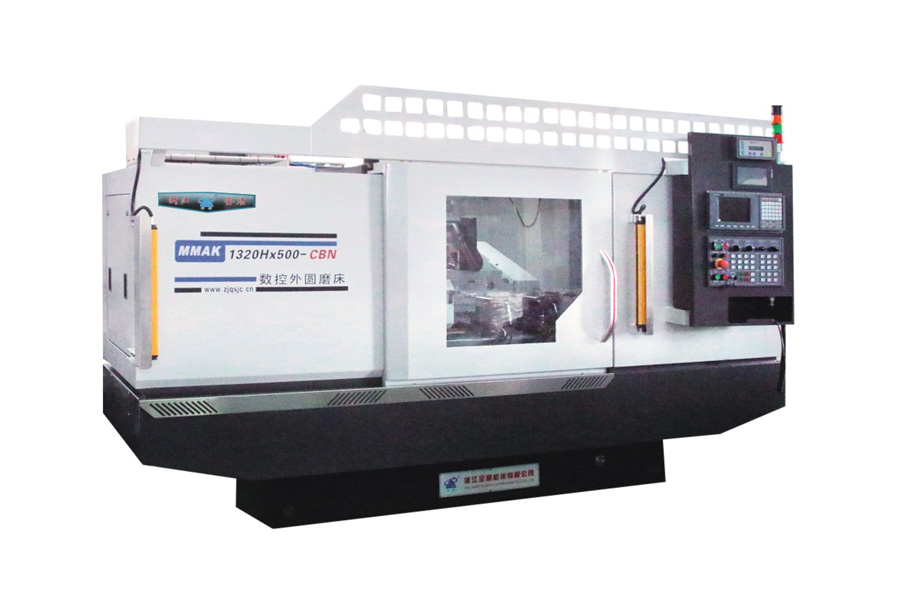

FHM50-2
Pro broušení velkého množství částí je vhodné automatické zatížení a vykládání CNC válcové mlýnky...
Automatické nakládání a vykládání CNC válcového broušeného stroje, vhodné pro broušení velkého mn...
Tento strojový přístroj absorbuje výhody hlavní mlýnky a zlepšuje řezací mlýnek. Silný ginder, s ...







Co je a CNC válcová bruska CNC válcová bruska je kovový řezný nástroj, který pomocí rotujícího brusného kotou...
Zobrazit vícePovrchové broušení a válcové broušení jsou dva různé dokončovací procesy zvolené pro dva různé tvary součástí. Povrchové broušení odst...
Zobrazit víceOD broušení a CNC broušení válců nejsou dva samostatné procesy, ale dva související pojmy popisující stejnou skupin...
Zobrazit víceVálcová bruska je celkově nejpoužívanější bruskou napříč výrobou, protože ji potřebuje téměř každá dílna, která vyrábí kulaté hřídele,...
Zobrazit víceSprávná volba spočívá ve čtyřech věcech: tolerance, kterou musíte držet, tvar vašeho obrobku, váš objem výroby a zda potřebujete autom...
Zobrazit více
Nabízíme komplexní sortiment Válcové brusky zahrnující konvenční, CNC a plně automatické konfigurace – pokrývající vše od prototypování jednoho kusu až po velkoobjemové výrobní linky. Ať už je vaším obrobkem kliková hřídel, stupňovitá hřídel nebo kompozitní díl čelní a válec, v našem katalogu je k tomu určen stroj, který tomu odpovídá.
Naše produktové portfolio je uspořádáno do šesti základních skupin strojů, z nichž každá je navržena pro odlišnou třídu brusných úkolů. Níže uvedená tabulka mapuje každou rodinu na její primární schopnosti a typickou aplikaci.
| Rodina strojů | Úroveň ovládání | Typická aplikace |
| Konvenční válcová bruska | Ruční / Hydraulické | Nástrojařská práce, malosériové broušení vnějšího průměru |
| Konvenční univerzální válcová bruska | Ruční / Hydraulické | Vnitřní kuželový otvor OD v jednom nastavení |
| Konvenční čelní a válcová bruska | Ruční / Hydraulické | Osazení hřídele, příruby, kombinované čelo/OD |
| CNC válcová bruska (řada MK/MAK) | Kompletní CNC | Přesné hřídele, hydraulické cívky, válečky |
| CNC univerzální / čelní a válcová bruska | Kompletní CNC | Složité víceprůměrové díly, čelní plochy |
| Bezhrotá bruska | CNC / Poloautomat | Kolíky, tyče, trubky – není potřeba žádný středový otvor |
| CNC bruska na klikové hřídele | Kompletní CNC (Follow-type) | Klikové hřídele motoru, excentrické čepy |
| Složená bruska | Víceosý CNC | OD ID čelo v jediném upnutí |
| Automatickyké nakládání a vykládání CNC bruska | Kompletní CNC Automation | Odsvětlující buňky hromadné výroby |
Náš výrobní areál o rozloze 35 000 m2 – včetně specializované výrobní základny obráběcích strojů a výrobní základny hydraulických dílů – nám umožňuje budovat, testovat a certifikovat každou kategorii strojů vlastními silami. Všechny produkty nesou certifikaci bezpečnosti ISO 9001-2015 a CE.
Úroveň ovládání je tím největším rozhodnutím při výběru brusky. Každá vrstva poskytuje jinou rovnováhu mezi flexibilitou, propustností a požadavky na dovednosti operátora.
Konvenční stroje s hydraulickým servomotorem poskytují zkušeným operátorům přímou hmatovou zpětnou vazbu a snadné mechanické nastavení. Vynikají při jednorázových opravách, běhu prototypu pod 50 kusů a situacích, kdy se často mění geometrie dílů. Investiční náklady jsou nižší a údržba spoléhá spíše na standardní hydraulické dovednosti než na znalosti CNC programování.
CNC stroje ukládají programy broušení, automaticky provádějí submikronové cykly přísunu a vytvářejí konzistenci mezi díly, které se ruční broušení nemůže vyrovnat. Naše válcové brusky CNC řady MK/MAK dosahují ve výrobních podmínkách tolerance kruhovitosti IT5 nebo lepší (interní testovací data, 2023). Varianty vysokorychlostních vřeten tlačí povrchovou úpravu na Ra 0,2 um nebo jemnější bez kroku superfinišování.
Automatické nakládací a vykládací CNC brusky integrují portálové roboty nebo vibrační podavače misek přímo s ovládáním stroje. Jeden operátor může současně dohlížet na více buněk. Doba cyklu na součást se zkracuje, protože doba vkládání/vyjímání člověkem – obvykle 15–25 sekund v ručním provozu (zdroj: zpráva o srovnávání produktivity IMTS, 2022) – je zcela eliminována.
Geometrie obrobku určuje, které osy stroje a konfigurace kol jsou fyzicky potřebné. Před porovnáním specifikací použijte níže uvedenou příručku jako výchozí filtr.
Základním případem jsou rovné hřídele, čepy a válečky s jedním průměrem vnějšího průměru. To zvládá jakýkoli stroj na našich konvenčních nebo CNC válcových linkách. Pro dlouhé štíhlé hřídele si vyberte modely s pevnou opěrou a následným brusným cyklem.
Díly s ramenními přechody nebo složenými kužely potřebují otočný stůl a programovatelný přísuv. Naše univerzální válcová bruska CNC a varianty mobilních držáků kol usnadňují změny úhlů mezi průměry - program ukládá každou polohu.
Přírubové díly, ložiskové čepy s přítlačnými plochami a hřídele převodovky s broušenými osazeními vyžadují současné vnější a čelní broušení. Naše řada CNC čelních a válcových brusek – včetně variant High Precision a Double Wheelhead – jsou speciálně konfigurovány pro tuto geometrii. Současný kontakt kola eliminuje chybu kolmosti, která se hromadí při opětovném upnutí.
Čepy čepů klikového hřídele jsou odsazeny od osy otáčení, což vyžaduje cyklus broušení následného typu, který udržuje kolo vystředěné na čepu, když se klika otáčí. Naše CNC bruska na klikové hřídele a CNC bruska na klikové hřídele typu Follow jsou speciálně navrženy pro tento profil pohybu. Používají se při výrobě automobilových, námořních a průmyslových kompresorů.
Ložiskové kroužky, tělesa čerpadel a podobné díly vyžadují vnější, vnitřní a čelní broušení bez opětovného upnutí. Naše složená bruska to řeší pomocí více vřetenových hlav a synchronizovaných CNC os, které zkracují celkovou dobu cyklu oproti frézování na třech strojích až o 40 % (interní data časové studie, 2023).
Tyče, trubky a kolíky malého průměru, které nelze upevnit mezi středy, jsou doménou bezhrotové brusky. Obrobek se pohybuje na kotouči mezi dvěma koly, takže je ideální pro velkoobjemovou průběžnou výrobu válečků, jehelních jehel a přesných tyčí.
Rozsah výroby ovlivňuje nejen výběr stroje, ale také úroveň automatizace, uspořádání podlahové plochy a celkové náklady na vlastnictví. Níže uvedená matice zarovnává úrovně objemu s doporučenými konfiguracemi.
| Roční objem (části) | Doporučená konfigurace | Klíčový přínos |
| Méně než 500 | Konvenční Cylindrical or Universal Grinding Machine | Nízký kapitál, rychlé mechanické nastavení, široká všestrannost |
| 500 – 10 000 | CNC válcová bruska (řada MK/MAK) | Uložené programy eliminují opětovné nastavení; důsledná tolerance |
| 10 000 -- 50 000 | Vysokorychlostní CNC bruska s dvojitou hlavou | Rychlejší časy cyklu; dvouplošné současné broušení |
| 50 000 | Automatickyké nakládání a vykládání CNC bruska | Téměř nepřetržitý provoz; snížená práce na díl |
| Smíšená / flexibilní buňka | Složená bruska or CNC Universal with robot | Zvládá více rodin dílů z jedné stopy stroje |
Pokud se váš výrobní mix mění sezónně nebo se vaše rodina dílů stále vyvíjí, CNC univerzální válcová bruska s rozhraním připraveným pro roboty vám poskytne flexibilitu pro pozdější přidání automatizace bez výměny jádra stroje.
Výběr dodavatele brusky je dlouhodobý závazek. Zde je to, co odlišuje naši nabídku od nákupu standardního vybavení.
Na naší stavební ploše 32 000 m2 se pod jednou střechou nachází výroba obráběcích strojů a hydraulických dílů. Vřeteno, hydraulický okruh a integraci CNC řízení navrhujeme společně – takže neexistuje žádné osočování mezi subdodavateli, když vyvstane otázka tolerance.
Nad rámec katalogu navrhujeme a vyvíjíme nestandardní speciální brusky přizpůsobené geometrii vašeho dílu a výrobním omezením. Požadavky obvykle začínají výkresem obrobku a cílem doby cyklu; naši inženýři vrátí studii proveditelnosti do dvou týdnů.
Jsme držiteli certifikátů ISO 9001-2015 a CE a byli jsme uznáni jako National High-tech Enterprise. V roce 2021 jsme byli hodnoceni jako specializovaný a inovativní malý a střední podnik v provincii Zhejiang. Naše stroje jsou v současné době provozovány ve více než 20 zemích, včetně Spojených států, Německa, Japonska a na trzích v jihovýchodní Asii – a jsme držiteli kvalifikace pro vlastní vývoz na podporu přímé přepravy.
Náš závazek v oblasti služeb pokrývá technologickou dokumentaci, CNC software, školení operátorů a údržby a integraci end-to-end automatizace. Ať už instalujete jeden konvenční stroj nebo stavíte vícečlánkovou automatickou linku, stejný technický tým, který navrhl stroj, je k dispozici pro podporu uvedení do provozu a průběžné optimalizace procesu.
Desetiletí přítomnosti na trhu si vybudovala reputaci shrnutou podle našeho provozního principu: kvalita na prvním místě, pověst na prvním místě, služba na prvním místě. Naše integrovaná výrobní základna zkracuje dodací lhůty ve srovnání s montážními firmami, které pořizují hlavní komponenty externě, a naše schopnost přímého exportu neznamená žádné další distribuční přirážky pro mezinárodní zákazníky.
Jste připraveni specifikovat správný stroj? Prohlédněte si celou řadu Válcové brusky nebo se obraťte na náš technický tým s požadavky na výkres a výrobu obrobku pro doporučení na míru.
