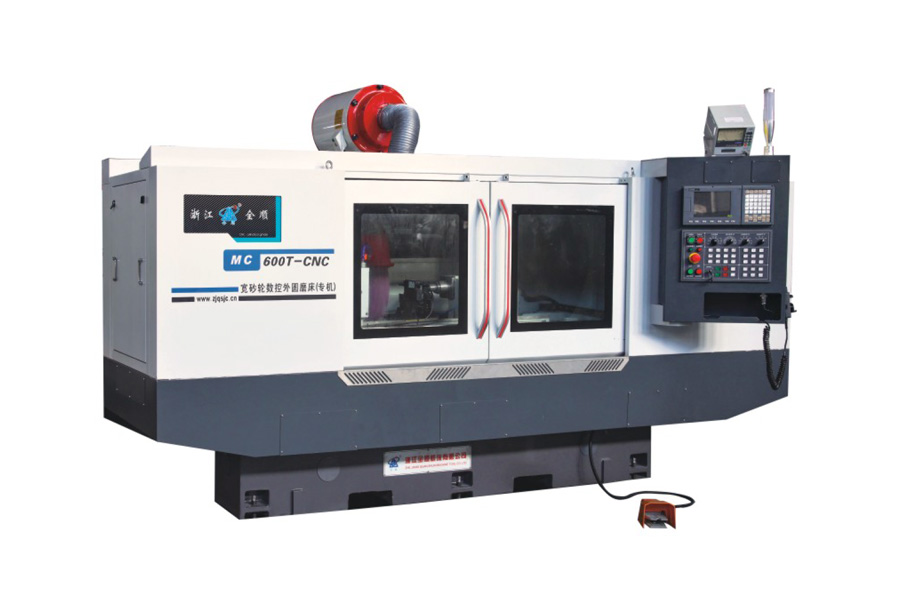

CNC válcovací bruska se širokým brusným kotoučem

Široký kotouč = vyšší propustnost — Brusný kotouč o rozměrech 500 mm × 203 mm × 200 mm pokrývá větší plochu při jednom průchodu, čímž výrazně zkracuje čas broušení dlouhých hřídelů ve srovnání se standardními kotouči — což přímo snižuje náklady při velkoobjemových výrobních sériích.

Plná CNC servovozová řízení — Osa Z (stůl) i osa X (držák brusného kotouče) jsou poháněny 5,9 kW AC servomotory s rozlišením 0,001 mm, což zajišťuje opakovatelnou přesnost na úrovni mikronů u každého dílu v sérii.

Vysoko výkonný pohon držáku brusného kotouče — 15 kW frekvenční měnič pohání kotouč rychlostí 45 m/s, což zajišťuje stabilní a agresivní odstraňování materiálu i na tvrzených ocelových obrocích.

Velkokapacitní provedení — Zvládá obrobky od průměru 8 mm do 320 mm a hmotností až 150 kg, což pokrývá širokou škálu velikostí dílů v rámci jedné investice do stroje.

Flexibilní nastavení stolu — Pracovní stůl lze otočit směrem doprava o 7° a proti směru o 3°, což umožňuje přesné broušení kuželových tvarů a korekci vyrovnání u složitých geometrií hřídelů.

Hydraulický dvoučinný koncový držák — Koncový držák s kuželovým spojem číslo 5 a hydraulickým dvoučinným ovládáním s posunem pouzdra o 50 mm zajišťuje pevné a opakovatelné upnutí obrobku a rychlejší výměnu dílů.

Tuhost a nepohyblivost hlavové skříně — Pevná hlavová skříň s 3,1 kW AC servomotorem vřetene a kuželovým spojem číslo 5 poskytuje trvalou rotační stabilitu pro náročné přesné práce.

Jako specializovaný výrobce CNC brusných zařízení kombinuje společnost Zhejiang Quanshun Machine Tool Co., Ltd. tuhé konstrukce strojového lůžka, plně servové řízení CNC osí a aplikace specifické konfiguraci (široký kotouč, hydraulický koncový držák, otočný stůl), aby pomohla zákazníkům dosáhnout nižšího času cyklu na jednotku dílu a konzistentní přesnosti na úrovni mikronů v produkčním prostředí. Nabízíme možnost přizpůsobení parametrů pro průměr broušení, rozteč osí a velikost brusného kotouče podle požadavků zákazníka na obrobek, stejně jako technické poradenství, instalaci a poprodejní podporu.

Jaká je maximální velikost obrobku, kterou tento stroj dokáže brousit?

Stroj brousí obrobky o průměru od 8 mm do 320 mm, s roztečí 600 mm a maximální hmotností obrobku 150 kg.

Čím se liší „stroj se širokým brusným kotoučem“ od standardní válcovací brusky?

Široký brusný kotouč (v tomto modelu šířka 500 mm) pokrývá větší kontaktní plochu při jednom průchodu, čímž snižuje počet průchodů potřebných na dlouhých hřídelech a zlepšuje celkovou efektivitu broušení při velkoobjemové výrobě.

Jaká je přesnost polohování CNC osí?

Osa Z (stůl) i osa X (držák brusného kotouče) dosahují rozlišení 0,001 mm, poháněny 5,9 kW AC servomotory pro konzistentní a opakovatelnou přesnost.

Dokáže stroj brousit kuželové hřídele?

Ano. Pracovní stůl lze otočit směrem doprava o 7° a proti směru o 3°, což umožňuje broušení kuželových tvarů a jemné úpravy vyrovnání.

Je koncový držák vhodný pro velkoobjemovou výrobu?

Ano. Koncový držák využívá hydraulický dvoučinný pohon s posunem pouzdra o 50 mm, což umožňuje rychlé a pevné upnutí obrobku a rychlou výměnu dílů.

Lze přizpůsobit specifikace?

Ano. Společnost Zhejiang Quanshun Machine Tool nabízí možnost přizpůsobení rozsahu průměru broušení, rozteče osí, rozměrů brusného kotouče a konfigurace motoru podle konkrétních požadavků na obrobek a výrobu.
