CNC válcovací bruska s dvojitou brusnou hlavou

CNC válcovací bruska s dvojitou brusnou hlavou

  • CNC válcovací bruska s dvojitou brusnou hlavou
Základní data Technické údaje
Získejte citát
Základní data

Přehled produktu

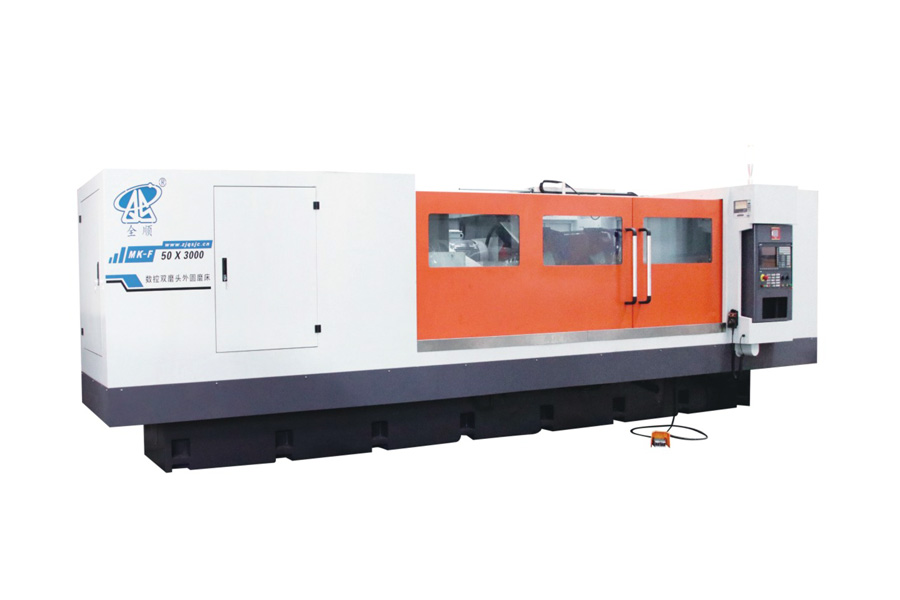

CNC soustruhová bruska s dvojitou brusnou hlavou (model MK-F50) společnosti Zhejiang Quanshun Machine Tool Co., Ltd. je určena pro vysokokapacitní přesné brusení dlouhých hřídelů. Tato strojová jednotka je vybavena dvěma nezávislými brusnými koly na jednom brusném stojanu, což umožňuje zpracování různých průměrů, konických tvarů či fází brusných operací bez nutnosti přemístění obrobku, čímž se snižuje neproduktivní čas při opracování složitých vícestupňových hřídelů. K dispozici jsou čtyři varianty rozteče mezi centry (1000 mm / 1500 mm / 2000 mm / 3000 mm délky brusu), které pokrývají obrobky o průměru až Φ500 mm a hmotnosti až 1000 kg — čímž je ideální pro velkorysou výrobu hřídelů, válců a vřeten, kde jsou požadovány jak vysoká výrobní kapacita, tak mikronová přesnost.

Klíčové výhody pro průmyslové odběratele

Konfigurace dvou brusných kol — Dvě kola (A: Φ750x100x305, B: Φ750x75x305) jsou umístěna na stejném brusném stojanu, což umožňuje provedení různých brusných operací v jednom nastavení bez nutnosti výměny kol — tím se snižuje čas cyklu při opracování hřídelů různých průměrů.

Kapacita pro dlouhé hřídele — K dispozici jsou čtyři konfigurace délky brusu (1000/1500/2000/3000 mm) s roztečí mezi centry až 3100 mm, což pokrývá celou škálu od krátkých vřeten až po dlouhé válce v rámci jedné modelové řady.

Vysoká nosnost pro těžké zatížení — Podporuje obrobky o průměru až Φ500 mm a hmotnosti až 1000 kg, s rotací až do průměru 540 mm, vhodné pro velké průmyslové hřídele a válce.

Vysoce přesné servopohony — Pracovní stůl dosahuje rozlišení pohybu 0,001 mm, zatímco příčný posuv dosahuje rozlišení 0,0001 mm s točivým momentem 22 Nm AC servomotoru, což zajišťuje stabilní a opakovatelné umístění s mikronovou přesností.

Výkonný a stabilní brusný stojan — Hřídelový motor o výkonu 15 kW pohání kolo rychlostí až 45 m/s, s maximálním posunem 400 mm, což zajišťuje konzistentní odstraňování materiálu i na tvrzených obrocích velkého průměru.

Nastavitelný konický pracovní stůl — Pracovní stůl podporuje nastavitelné konické parametry, což umožňuje přesné brusení konických i rovných hřídelů na jedné platformě.

Osvědčená přesnost brusných operací — Dosahuje kulatosti ≤0,003 mm, cylindricity ≤0,008/1000 mm a povrchové drsnosti ≤Ra 0,32 μm, což splňuje náročné tolerancie finální úpravy ihned po vybrání z stroje.

Aplikace

Tento stroj je široce využíván v průmyslových odvětvích, která vyžadují přesné brusení velkých, dlouhých nebo víceprůměrových válcových dílů, včetně:

Velké obráběcí vřetena a hřídele Válce pro tisk a papírenské továrny
Metalurgické a ocelářské válce Těžké hydraulické tyče válců
Hřídele pro větrné elektrárny a těžké zařízení

Proč si vybrat Zhejiang Quanshun Machine Tool

Společnost Zhejiang Quanshun Machine Tool Co., Ltd. se specializuje na CNC válcové brusné stroje navržené pro těžké průmyslové aplikace. Série MK-F50 s dvojitou brusnou hlavou kombinuje pevnou strojovou bednu, dvojkolový brusný stojan a vysoce rozlišené servopohony, což pomáhá výrobcům snížit časy přestavby a zlepšit konzistenci brusných operací na velkých hřídelech různých průměrů. Nabízíme konfigurovatelné rozteče mezi centry, velikosti brusných kol i výkon motorů, aby odpovídaly specifickým požadavkům obrobků, podpořeny technickým poradenstvím, instalací a poprodejním servisem.

Často kladené otázky

Co znamená „dvojitá brusná hlava“ u tohoto stroje?

Brusný stojan je vybaven dvěma brusnými koly (A: Φ750x100x305, B: Φ750x75x305), což umožňuje provést různé brusné operace — například různé průměry nebo fáze brusných operací — v jednom nastavení bez nutnosti výměny kol.

Jaká je maximální velikost a hmotnost obrobku?

Stroj brusí obrobky o průměru od Φ30 mm do Φ500 mm, s rotací až do průměru Φ540 mm a maximální hmotností obrobku 1000 kg.

Jaké délky brusu jsou k dispozici?

Série MK-F50 je dostupná ve čtyřech konfiguracích s maximálními délkami brusu 1000 mm, 1500 mm, 2000 mm a 3000 mm, aby vyhovovala různým délkám hřídelů.

Jakou přesnost může tento stroj dosáhnout?

Stroj dosahuje kulatosti ≤0,003 mm, cylindricity ≤0,008/1000 mm a povrchové drsnosti ≤Ra 0,32 μm, přičemž příčný posuv dosahuje rozlišení až 0,0001 mm.

Může stroj brusit konické obrobky?

Ano. Pracovní stůl je vybaven nastavitelným konickým typem, což umožňuje přesné konické brusení vedle přímého válcového brusení.

Lze přizpůsobit specifikace?

Ano. Společnost Zhejiang Quanshun Machine Tool nabízí možnost přizpůsobení rozteče mezi centry, velikosti brusných kol, výkonu hřídelového motoru a dalších parametrů dle konkrétních požadavků obrobků a výroby.

Technické údaje:
  • MK-F50
