Cílící bruska pro CNC bročování

Brusný kotouč CBN pro tvrzenou nástrojovou ocel — Stroj je vybaven brusným kotoučem CBN (kubický borit nitrid) o průměru Φ500xBx203, ideálním pro broušení tvrzených nástrojových ocelí používaných v bročkách a řezných nástrojích, což zajišťuje delší životnost kotouče a konzistentní odstraňování materiálu ve srovnání s konvenčními brusivy.

Vysokorychlostní broušení, až 100 m/s — Lineární rychlost kotouče do 100 m/s — více než dvojnásobek standardních cylindrických brusek — umožňuje rychlejší odstraňování materiálu při zachování jemného a konzistentního povrchového zpracování.

Servopoháněné speciální hlavové čelo — Speciální servopoháněné hlavové čelo (kužel MT5, 60–300 ot./min.) poskytuje přesnou a stabilní rotaci vhodnou zejména pro dlouhé a štíhlé nástrojové polotovary citlivé na vibrace a deflekci.

Dvouúrovňový kuželový pracovní stolec — Pracovní stolec se otáčí o 3° směrem doprava a o 3° směrem doleva na dvou nastavitelných úrovních, což umožňuje přesné korekce kuželovitosti a kontroly rovnosti, nezbytné pro geometrii dlouhých broček a mandlí.

Nástrojová přesnost — Dosahuje kulatosti ≤0,002 mm, cylindricity ≤0,005 mm a povrchové drsnosti ≤Ra 0,2 μm — těsnější tolerance než u standardních produkčních cylindrických brusek, odpovídající přesnosti požadované při výrobě přesných nástrojů.

Plná servová kontrola osí — Pracovní stolec i příčný posuvový mechanismus používají AC servomotory (krouticí moment 16 Nm) s rozlišením 0,001 mm, což zaručuje opakovatelnou přesnost polohování během dlouhých brousících cyklů.

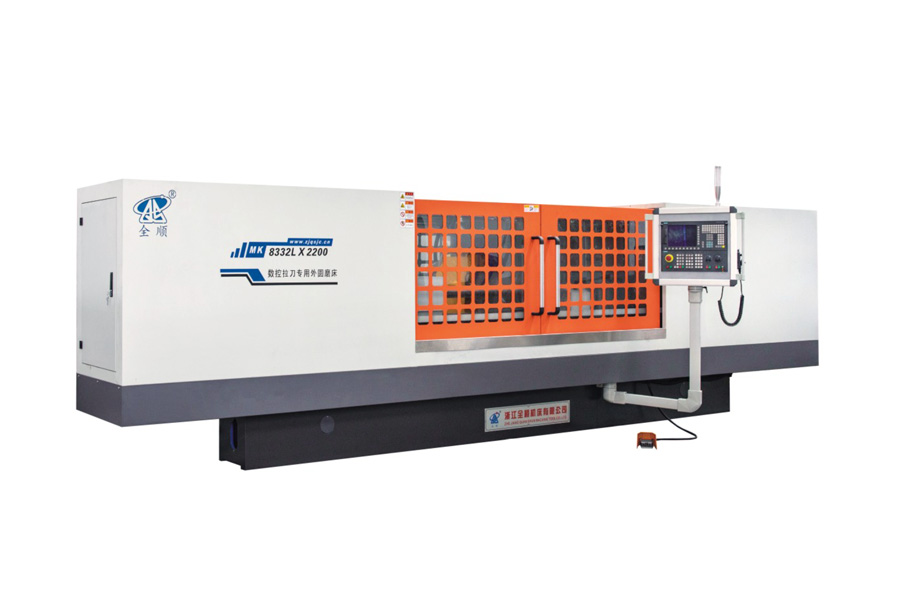

Společnost Zhejiang Quanshun Machine Tool Co., Ltd. navrhla řadu MK8332L speciálně pro těsné tolerance požadované při výrobě broček a přesných řezných nástrojů. Kombinací brusného kotouče CBN, servopoháněného speciálního hlavového čela a dvouúrovňového kuželového pracovního stolce dosahuje stroj nástrojové přesnosti v oblasti kulatosti, cylindricity a povrchového zpracování dlouhých a štíhlých polotovarů. Nabízíme možnost individuální konfigurace délky broušení, specifikace kotouče a rozsahu rychlosti hlavového čela, stejně jako technické poradenství, instalaci a poprodejní podporu.

Proč tento stroj používá brusný kotouč CBN místo konvenčního brusiva?

Brusné kotouče CBN (kubický borit nitrid) jsou lépe přizpůsobeny k broušení tvrzené nástrojové oceli, často používané v bročkách a řezných nástrojích. Udržují svůj tvar a řeznou schopnost déle, což podporuje konzistentní přesnost během dlouhých výrobních cyklů.

Jakou velikost a délku polotovarů tento stroj dokáže zpracovat?

Stroj brousí průměry od Φ8 mm do Φ320 mm, s maximální délkou broušení 2000 mm, roztečí 2200 mm a maximální hmotnost polotovaru 150 kg.

Jakou úroveň přesnosti tento stroj dokáže dosáhnout?

Dosahuje kulatosti ≤0,002 mm, cylindricity ≤0,005 mm a povrchové drsnosti ≤Ra 0,2 μm, což splňuje požadavky na tolerance při výrobě přesných nástrojů a broček.

Jaká je maximální lineární rychlost kotouče?

Brusný kotouč pracuje s lineární rychlostí až 100 m/s, což podporuje efektivní odstraňování materiálu při zachování kvality povrchového zpracování.

Dokáže tento stroj brousit kuželovité profily stejně jako rovné hřídele?

Ano. Dvouúrovňový kuželový pracovní stolec se otáčí o 3° směrem doprava a o 3° směrem doleva, což umožňuje přesné broušení kuželovitosti a korekci rovnosti vedle standardního cylindrického broušení.

Lze přizpůsobit specifikace?

Ano. Společnost Zhejiang Quanshun Machine Tool nabízí možnost přizpůsobení délky broušení, rozsahu rychlosti hlavového čela, specifikace kotouče a dalších parametrů dle konkrétních požadavků na nástroj nebo polotovar.
