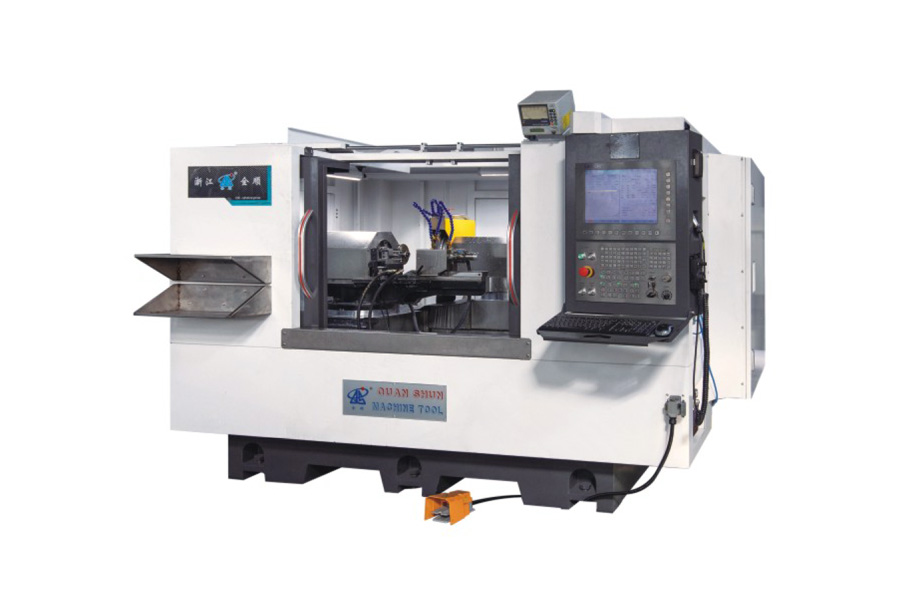

Vysoká přesnost CNC profilového válcového bruslení

Osa X poháněna lineárním motorem — Osa X (posuv / osa koliska) je přímo poháněna lineárním motorem s tahovou silou 2200 N, čímž se odstraňuje zpětná vazba z kuličkové šroubové převodovky a umožňuje rychlejší a přesnější sledování profilu.

Přímý pohon hlavice pracovního nástroje — Motor hlavice pracovního nástroje využívá technologii přímého pohonu (1500 Nm), přičemž volitelná konfigurace DD motoru umožňuje plně automatické otáčení hlavice pro synchronizované broušení profilů a vaček.

Submikronové polohovací rozlišení — Minimální posuvné a analytické rozlišení os X/Z dosahuje 0,001 mm, přičemž rozlišení otáčení hlavice je až 0,001°, což podporuje složité profily s vysokou přesností.

Vysokorychlostní elektrické vřeteno — Standardní konfigurace elektrického vřetena pracuje při 4000 ot./min s lineární rychlostí kotouče 80 m/s, což umožňuje efektivní odstranění materiálu při zachování jemné povrchové úpravy u dílů malých průměrů.

Kompaktní rozsah přesnosti — Určen pro vnější broušení průměrů od Φ5 mm do Φ200 mm s centrální vzdáleností 250 mm, ideální pro malé přesné hřídele a profilové komponenty, nikoli pro velkoobjemové práce s těžkými hřídeli.

Nastavitelné otáčení pracovní hlavice — Pracovní hlavice rotuje až o 15° (standardní manuální typ), což umožňuje flexibilní nastavení pro broušení pod úhlem a profilové operace nad pouze rovnými válcovými povrchy.

Společnost Zhejiang Quanshun Machine Tool Co., Ltd. navrhuje model MGK8320*300 pro aplikace, kde standardní válcovací brusky nedosahují potřebné přesnosti kontur. Kombinací lineárních motorů na ose posuvu, přímého pohonu hlavice pracovního nástroje a vysokorychlostního elektrického vřetena nabízí stroj submikronové polohování a jemnou povrchovou úpravu u malých geometricky složitých dílů. Podporujeme konfigurační možnosti včetně automatického otáčení hlavice pomocí DD motoru, specifikace kotouče a rozsahu rychlosti vřetena, aby odpovídaly konkrétním aplikacím broušení profilů, spolu s technickou konzultací, pokyny k instalaci a poprodejní podporou.

Co činí tento stroj „profilovou“ bruskou namísto standardní válcovací brusky?

Stroj kombinuje lineární motor na ose X, přímý pohon hlavice pracovního nástroje a rozlišení otáčení hlavice 0,001°, což mu umožňuje sledovat složité nekruhové kontury, jako jsou vačky a multi-radiální profily — nejen rovné válcové povrchy.

Jakou velikost dílů může tento stroj brousit?

Rozsah průměrů pro vnější broušení je Φ5 mm až Φ200 mm s centrální vzdáleností 250 mm, což ho činí vhodným pro malé a středně velké přesné komponenty, nikoli pro velké těžké hřídele.

Co je to osa poháněná lineárním motorem a proč je to důležité?

Lineární motor pohání osu přímo bez kuličkové šroubové převodovky nebo redukce, čímž se eliminuje mechanická zpětná vazba. To dává ose X (tahová síla 2200 N) rychlejší odezvu a konzistentnější přesnost polohování pro precizní profilové práce.

Může se hlavice otáčet automaticky pro broušení vaček nebo profilů?

Standardní konfigurace používá manuální otočnou pracovní hlavici s nastavením až o 15°. Speciální konfigurace může obsahovat DD motor pro plně automatické, synchronizované otáčení hlavice.

Jakou rychlost vřetena a kotouče tento stroj používá?

Standardní konfigurace elektrického vřetena pracuje při 4000 ot./min s lineární rychlostí kotouče až 80 m/s, s použitím kotouče Φ400x40x203.

Lze specifikace přizpůsobit?

Ano. Společnost Zhejiang Quanshun Machine Tool nabízí přizpůsobení konfigurace vřetena, typu otáčení hlavice (manuální nebo automatické DD), specifikace kotouče a výkonu motoru dle konkrétních požadavků na broušení profilů.
