Jak funguje bruska? Kompletní průvodce

Přímá odpověď

A bruska funguje tak, že otáčí brusným kotoučem vysokou rychlostí proti obrobku, aby se odstranil materiál otěrem a tvaroval povrch na přesné rozměrové tolerance. Brusná zrna kotouče fungují jako tisíce mikrobřitů, z nichž každá při každém průchodu odřezává drobné třísky materiálu.

Základní mechanismus

Fyzika za odstraňováním materiálu

Bruska ve svém základu přeměňuje rotační energii na abrazivní řezání. Brusný kotouč se otáčí povrchovými rychlostmi typicky mezi 20 a 45 m/s tlačí na obrobek kontrolovanou silou. Každé brusné zrno – obvykle oxid hlinitý, karbid křemíku nebo kubický nitrid boru (CBN) – působí jako jednobodový řezný nástroj pracující v mikroskopickém měřítku.

Když se zrno dotkne obrobku, stanou se tři věci za sebou:

Elastická deformace — zrno před začátkem řezání stlačí povrch
Plastová orba — materiál se tlačí do stran a tvoří hřebeny
Tvorba třísek — zrno odstřihne mikrotřísku zbavenou základního materiálu

Tento proces se milionkrát za minutu opakuje po celé ploše kotouče, čímž vzniká charakteristické hladké broušení, které je známé. Hodnoty drsnosti povrchu Ra 0,1 až 1,6 mikrometrů jsou běžně dosahovány – jemnější než jakékoli soustružení nebo frézování.

45 m/s

Typická maximální povrchová rychlost kola

Ra 0,1 μm

Dosažitelná drsnost povrchu

0,001 mm

Rozsah rozměrové tolerance

Anatomie

Klíčové komponenty a co dělají

◯

Brusný kotouč

Řezný nástroj. Skládá se z brusných zrn spojených dohromady (skelná, pryskyřičná nebo pryžová pojiva). Třída kotouče (tvrdost) a struktura (rozteč zrn) se volí na základě požadavků na materiál a povrchovou úpravu.

■

Hlava kola / vřeteno

Obsahuje motor vřetena a ložiska, která otáčejí kolem. Tuhost vřetena je kritická – i házení 0,001 mm způsobuje na hotovém povrchu stopy chvění.

▲

Pracovní stůl

Drží a posouvá obrobek. U plošných brusek se stůl pohybuje tam a zpět nebo se otáčí. U válcových brusek se stůl pohybuje podél osy Z, zatímco se obrobek otáčí.

◆

Dresser

Diamantový nástroj, který pravidelně brousí brusný kotouč odlamováním matných zrn a obnovením geometrie kotouče. Bez orovnávání účinnost broušení prudce klesá a kvalita povrchu se zhoršuje.

○

Chladicí systém

Dodává řeznou kapalinu (vodou rozpustný olej nebo syntetickou chladicí kapalinu) při průtoku 20 až 100 l/min do brusné zóny. Chladicí kapalina snižuje teplo (teploty v zóně broušení mohou lokálně překročit 1000 degC), proplachuje třísky a maže řez.

●

Mechanismus podávání

Řídí, jak hluboko kotouč zabírá s obrobkem (přísuv / hloubka řezu). Mechanismy přesného posuvu rozlišují v krocích po 0,001 mm, což umožňuje odebírání mikromateriálu, které odlišuje broušení od hrubších řezných procesů.

Typy strojů

Hlavní typy a jejich pracovní principy

Různé geometrie vyžadují zásadně různé konfigurace stroje. Níže jsou uvedeny čtyři nejběžnější typy používané v průmyslové výrobě:

Typ stroje	Pohyb obrobku	Pohyb kola	Typická tolerance	Společná aplikace
Povrchová bruska	Vratný nebo otočný stůl	Otáčí se, posuv dolů na průchod	/- 0,005 mm	Ploché desky, formy, nástroje

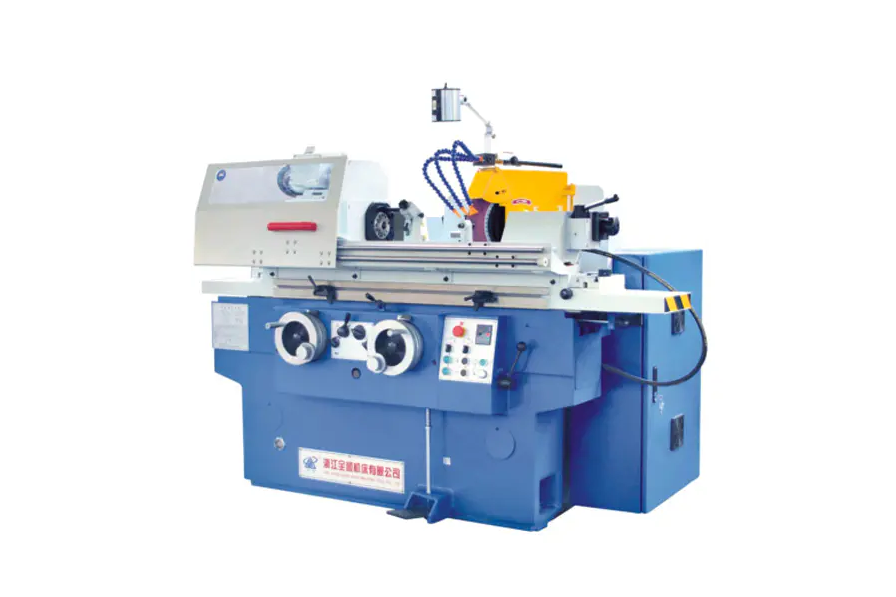

Válcová bruska	Otáčí se mezi středy	Otáčí se, najíždí axiálně	/- 0,002 mm	Hřídele, čepy, válečky
Bezhrotá bruska	Krmení přes regulační kolečko	Regulační kotouč brusného kotouče	/- 0,001 mm	Tyče, trubky, velkoobjemové díly
Vnitřní bruska	Otáčí se (nebo je držen nehybně)	Malé kolo se otáčí uvnitř otvoru	/- 0,003 mm	Ložiskové kroužky, hydraulické válce

Hluboký ponor

Jak bezhroté broušení dosahuje výjimečného výkonu

Bezhroté broušení je nejproduktivnější formou válcového broušení, protože zcela eliminuje upnutí součásti. Obrobek spočívá na kotouči mezi dvěma koly:

Brusný kotouč (velký, vysokorychlostní) provádí skutečné řezání rychlostí až 60 m/s
Regulační kolečko (menší, nakloněný o 1 až 6 stupňů) řídí rychlost otáčení dílu a axiální posuv

Nakláněním regulačního kotouče se součást současně otáčí a protlačuje strojem axiálně – metoda nazývaná „průchozí“ broušení. Produkční bezhrotá bruska dokáže zpracovat více než 1 000 malých válcových dílů za hodinu bez nakládání/vykládání obsluhy mezi díly.

Díky tomu je bezhroté broušení standardním procesem pro velkoobjemové součásti, jako jsou dříky automobilových ventilů (tolerance /- 0,003 mm u průměru 6 mm) a ložiskové válečky.

Řízení procesu

Kritické parametry, které řídí výkon broušení

Výsledky mletí jsou určeny čtyřmi vzájemně se ovlivňujícími procesními proměnnými. Záměna kteréhokoli z nich způsobuje buď špatnou povrchovou úpravu, rozměrovou chybu nebo tepelné poškození (popálení).

Rychlost kola (Vs)

Vyšší rychlost kotouče znamená, že každé zrno odebírá tenčí třísku, snižuje řezné síly a zlepšuje povrchovou úpravu – ale zvyšuje tvorbu tepla. Z tohoto důvodu pracují CBN kotouče při vysokorychlostním broušení (HSG) rychlostí 80 až 120 m/s.

Rychlost obrobku (Vw)

Rychlejší pohyb obrobku zvyšuje rychlost úběru materiálu (MRR), ale zvyšuje zatížení třísky. Poměr otáček Vs/Vw se typicky pohybuje od 60:1 do 120:1 v aplikacích přesného broušení.

Hloubka řezu (ae)

Hrubovací průchody mohou používat ae = 0,05 mm; dokončovací pasy používají 0,002 až 0,005 mm. Průchody jiskření (nulový přísuv) na konci cyklu umožňují, aby se výchylka stroje vrátila zpět, čímž se zlepšuje rozměrová přesnost.

Specifická míra odstranění materiálu (Q'w)

Toto je rozhodující metrika produktivity, vyjádřená v mm3/mm/s. Moderní CNC brusky optimalizují Q'w v reálném čase pomocí monitorování výkonu, aby zůstaly blízko prahu hoření, aniž by ho překročily.

Společná výzva

Tepelné poškození: Riziko, které musí zvládnout každá operace broušení

Broušení vytváří intenzivní lokalizované teplo — až 1 500 degC v kontaktní zóně zrna-obrobek v extrémních případech - trvající pouze mikrosekundy na kontakt zrna. Pokud se teplo nemůže dostatečně rychle rozptýlit, způsobí:

Popálení při broušení — oxidace povrchu, viditelná jako modro-hnědé zbarvení, indikující mikrostrukturální změny
Zbytkové tahové napětí — což výrazně snižuje únavovou životnost součástí z kalené oceli
Povrchové zpevnění nebo změkčení — změna profilu tvrdosti, k jehož dosažení bylo navrženo tepelné zpracování

Prevence tepelného poškození vyžaduje kombinaci agresivní aplikace chladicí kapaliny (vysokotlaké trysky při 50 až 80 barech v některých leteckých aplikacích), správný výběr kotouče (otevřená struktura pro volné řezání) a konzervativní rychlosti úběru materiálu při dokončovacích průchodech.

Barkhausenova analýza hluku a rentgenová difrakce se používají v průmyslových odvětvích kritických jakosti (ložiska, letecký průmysl) k nedestruktivnímu ověření, že broušené povrchy jsou po obrábění bez zbytkového tahového napětí.

Průvodce výběrem

Výběr správného brusiva pro materiál

Výběr kotouče je největší pákou jak na produktivitu, tak na kvalitu povrchu. Nesprávné brusivo má nejen nedostatečnou výkonnost – může spálit nebo prasknout obrobek.

Typ brusiva	Nejlepší pro	Vyhněte se Zapnuto	Relativní náklady
Oxid hlinitý (Al2O3)	Ocel, rychlořezná ocel, železné kovy	Karbid, keramika	Nízká
Karbid křemíku (SiC)	Litina, neželezné, keramika, kámen	Tvrzená ocel (chemicky reaguje)	Nízká-Medium
Kubický nitrid boru (CBN)	Kalená ocel (nad 45 HRC), superslitiny	Měkká ocel, hliník	Vysoká
Diamant	Karbid, keramika, glass, composites	Ocel (difúze uhlíku způsobuje rychlé opotřebení)	Velmi vysoká

Moderní technologie

Jak CNC řízení změnilo přesnost broušení

Moderní CNC brusky integrují zpětnou vazbu s uzavřenou smyčkou, které se konvenční stroje nemohou rovnat. Mezi klíčové technologie patří:

Průběžné měření — vzduchové nebo kontaktní sondy měří průměr obrobku při aktivním broušení a automaticky nastavují přísuv tak, aby zasáhl cílové rozměry v rozmezí 0,001 mm
Senzory akustické emise — detekuje vysokofrekvenční signál, když se kotouč poprvé dotkne obrobku nebo orovnávače, eliminuje čas broušení vzduchem a detekuje zlomení kotouče
Adaptivní řízení rychlosti posuvu — Monitorování výkonu vřetena předává data zpět do CNC, aby se udržela konstantní rychlost úběru materiálu při opotřebení kotouče
Automatické vyvažování kol — dynamické vyvažovačky uvnitř okolku kola korigují nevyváženost v reálném čase a snižují vibrace pod 1 g při provozní rychlosti

Moderní CNC válcová bruska dokáže dokončit cyklus broušení hřídele za méně než 90 sekund s hodnotami Cpk nad 1,67 – procesní schopnost, které se ruční broušení v dávkovém režimu nemůže přiblížit.

Praktický návod

Co musí obsluha zkontrolovat před každým broušením

I ten nejlepší stroj produkuje šrot, pokud jsou vynechány předoperační kontroly. Následující kontrolní seznam pokrývá položky s největším dopadem:

Proveďte a kroužkový test na brusném kotouči — jasný kovový tón nenaznačuje žádné praskliny; tupé žuchnutí znamená, že kolo musí být vyřazeno
Ověřte kolo Hodnocení RPM překračuje maximální otáčky vřetena o bezpečnostní rezervu minimálně 25 %
Zkontrolujte chladicí kapalinu koncentrace a průtok před spuštěním — degradovaná chladicí kapalina způsobuje pálení i při konzervativních parametrech
Oblečte kolo na začátku každé nové úlohy nebo po více než 30 minutách nečinnosti pro obnovení ostrosti řezu
Potvrďte obrobek tuhost upevnění — obrobek, který vibruje, způsobuje chvění při frekvencích 500 až 2 000 Hz, což ničí povrchovou úpravu
Zkontrolujte chránič proti jiskrám a chránič kola — brusné jiskry mohou urazit 3 až 5 metrů a úlomky kotouče při provozní rychlosti jsou smrtící projektily
