Přímá odpověď: Válcové broušení poskytuje výjimečnou rozměrovou přesnost (tolerance až ±0,001 mm), vynikající povrchovou úpravu (Ra 0,1-0,4 um), vysoké rychlosti úběru materiálu a konzistentní opakovatelnost ve velkoobjemových výrobních sériích. Jedná se o průmyslový standard pro dokončovací práce hřídelí, ložisek, válců a přesných válcových součástí používaných v leteckém, automobilovém a hydraulickém průmyslu.
Co je válcové broušení?
Válcové broušení je obráběcí proces, který využívá brusný kotouč k odstranění materiálu z vnějšího nebo vnitřního povrchu válcového obrobku, čímž vzniká vysoce přesný, hladký povrch. Obrobek se otáčí kolem své vlastní osy, zatímco brusný kotouč odebírá materiál v řízených krocích. Tento proces je široce používán u součástí, jako jsou hřídele, vřetena, tyče, čepy a ložiskové čepy.
Moderní CNC válcová bruska technologie přidává tomuto procesu počítačové numerické řízení, což umožňuje plně automatizované cykly, víceosou koordinaci a programovatelné strategie broušení, které dramaticky rozšiřují to, co bylo kdysi možné s konvenčními ručními nebo hydraulickými stroji.
OD broušení
Brouší vnější válcový povrch obrobku mezi středy nebo upnutými.
ID broušení
Brouší vnitřní vývrt nebo otvor pro požadavky na těsnost.
Bezhroté broušení
Není potřeba žádné příslušenství; díly jsou podepřeny lopatkou pracovní opěrky a regulačním kolečkem.
Kuželové broušení
Vytváří kuželové plochy odsazením obrobku nebo natáčením hlavy kola.
Hlavní výhody válcového broušení
Následující výhody vysvětlují, proč válcové broušení zůstává preferovanou dokončovací metodou pro přesné rotační součásti v odvětvích těžkého průmyslu, letectví a přesného strojírenství.
01
Výjimečná rozměrová přesnost
Válcové broušení může dosáhnout tolerancí až ±0,001 mm (1 mikron), což je daleko za hranicemi toho, co může spolehlivě poskytnout soustružení nebo frézování. To je nezbytné pro součásti, kde musí být přesně řízeno lícování, vůle a interference. (Zdroj: Machinery's Handbook, 30. vydání, Industrial Press)
02
Špičková kvalita povrchové úpravy
Broušení vytváří hodnoty drsnosti povrchu v rozsahu Ra 0,1 až 0,8 um ve srovnání s Ra 1,6 až 6,3 um typickým pro dokončovací soustružení. To snižuje tření, opotřebení a únavové selhání v rotačních sestavách, jako jsou ložisková sedla a povrchy čepů. (Zdroj: ASM Handbook, Vol. 16, Machining)
03
Schopnost obrábět tvrdé materiály
Po tepelném zpracování jsou kovy příliš tvrdé na to, aby je bylo možné efektivně soustružit nebo frézovat. Válcové broušení snadno zvládne kalené oceli (až 70 HRC), karbid, keramiku a kalené nástrojové oceli, což z něj činí jedinou životaschopnou dokončovací metodu pro mnoho součástí leteckého průmyslu.
04
Vysoká opakovatelnost a konzistence
CNC řízené brusky opakují stejný cyklus se submikronovou konzistencí na tisících dílů. To je kritické v automobilové a letecké výrobě, kde je nutné eliminovat variace mezi jednotlivými šaržemi. Hodnoty Cp/Cpk nad 1,67 jsou běžně dosažitelné na CNC válcových bruskách. (Zdroj: Quality Engineering, Marcel Dekker)
05
Všestrannost napříč geometrií součástí
Moderní CNC cylindrical grinders can handle straight cylinders, tapers, stepped shafts, shoulders, and even complex contoured profiles using CNC interpolation. A single machine can accommodate a wide range of part families, reducing capital investment.
06
Minimální tepelné zkreslení
Při správné aplikaci chladicí kapaliny a řízené hloubce řezu generuje válcové broušení méně tepla na jednotku odebraného materiálu ve srovnání s agresivním frézováním. Tím je zachována metalurgická integrita kalených součástí, což zabraňuje změkčení povrchu nebo účinkům opětovného temperování.
07
Vysoká rychlost úběru materiálu (s CBN/diamantovými koly)
Vysokorychlostní válcové broušení s CBN (kubický nitrid boru) nebo diamantovými superabrazivními kotouči může odebírat materiál rychlostí přesahující 100 mm3/mm/s, čímž se vyrovná soustružení při zachování kvality povrchu na úrovni broušení. (Zdroj: Grinding Technology, Stephen Malkin, Industrial Press)
08
Automatizace a výroba osvětlení
CNC válcové brusky se integrují s robotickými nakladači, průběžným měřením a adaptivními řídicími systémy. To umožňuje bezobslužný provoz „s vypnutým osvětlením“, dramaticky snižuje mzdové náklady na součást a umožňuje nepřetržité výrobní cykly 24/7.
Válcové broušení vs. jiné metody povrchové úpravy
Níže uvedená tabulka porovnává válcové broušení s jinými běžnými dokončovacími procesy na nejkritičtějších výrobních parametrech. (Zdroj: Manufacturing Engineering and Technology, Kalpakjian, Pearson)
| Parametr | Válcové broušení | Dokončete soustružení | Honování | Lapování |
|---|---|---|---|---|
| Tolerance (mm) | /-0,001 | /-0,01 | /-0,005 | /-0,0005 |
| Povrchová úprava (Ra um) | 0,1 - 0,8 | 1,6 - 6,3 | 0,1 - 0,4 | 0,025 - 0,1 |
| Schopnost tvrdého materiálu | Vynikající (až 70 HRC) | Omezené (pod 45 HRC) | Dobře | Dobře |
| Rychlost úběru materiálu | Vysoká (s CBN) | Velmi vysoká | Nízká | Velmi nízká |
| Potenciál automatizace | Velmi vysoká (CNC Robotic) | Vysoká | Střední | Nízká |
| Typické aplikace | Hřídele, ložiska, válečky | Všeobecné soustružení | Vrtání motoru | Optické, měřicí díly |
Klíčové průmyslové aplikace
Válcové broušení se používá v náročných průmyslových odvětvích, kde rozměrová přesnost přímo ovlivňuje bezpečnost produktu, efektivitu a životnost.
Automobilový průmysl
Klikové hřídele, vačkové hřídele, převodové hřídele, hnací nápravy a povrchy brzdových bubnů vyžadují broušení, aby byly splněny montážní tolerance.
Aerospace
Turbínové hřídele, součásti podvozku a ovládací tyče vyžadují ultra-těsné tolerance a vynikající integritu povrchu.
Hydraulika
Tyče hydraulických válců a hřídele čerpadel vyžadují pro účinné utěsnění a dlouhou životnost kvalitní povrchovou úpravu a zaoblení.
Nástroj & Die
Přesné tvarovací kolíky, razníky a kalibrové matrice jsou po vytvrzení broušeny na konečnou velikost, aby byla zachována geometrie a tvrdost.
Ložiska
Vnitřní a vnější kroužky ložiska jsou broušeny s tolerancí na úrovni mikronů, aby bylo zajištěno hladké otáčení a minimální vibrace při zatížení.
Energie / Výkon Gen
Čepy rotoru generátoru, čepové hřídele turbíny a hřídele oběžného kola čerpadel spoléhají na válcové broušení pro přesnost a spolehlivost.

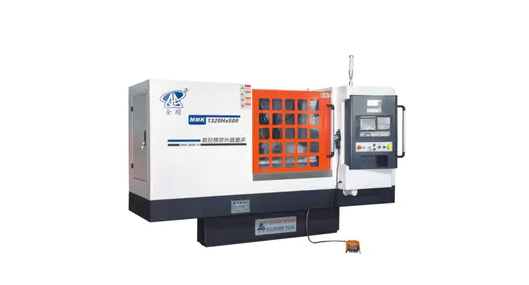

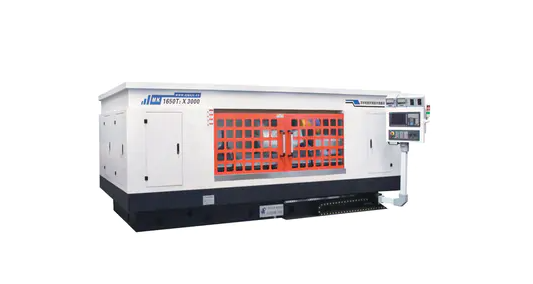

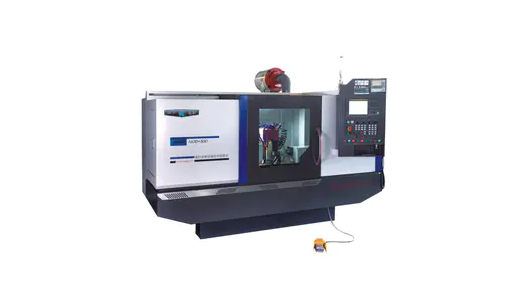

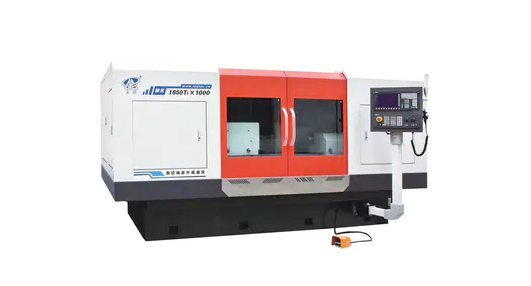

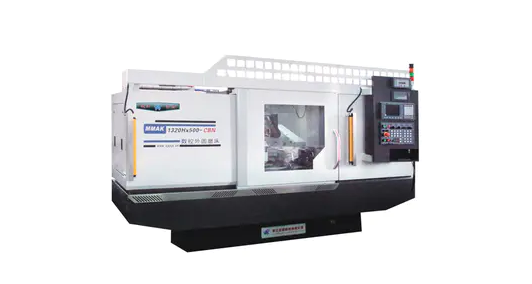

Naše řada CNC válcových brusek
Nabízíme kompletní sortiment CNC válcová bruska modely navržené pro různé výrobní požadavky, velikosti obrobků a úrovně přesnosti. Každý stroj integruje pokročilé CNC řízení, robustní litinové konstrukce a vysoce přesné vřetenové systémy pro zajištění konzistentního brusného výkonu.
Technické faktory, které maximalizují výhody broušení
Pro plné využití výhod válcového broušení je nutné správně nakonfigurovat několik parametrů procesu:
| Faktor | Doporučení | Vliv na výstup |
|---|---|---|
| Specifikace kola | CBN pro kalenou ocel; Oxid hlinitý pro obecnou ocel | Určuje MRR, životnost kola a tepelné zatížení |
| Rychlost kola | 45 - 120 m/s (vysokorychlostní broušení) | Vysokáer speed improves finish; reduces chip thickness |
| Rychlost obrobku | 15 - 30 m/min (broušení vnějšího průměru) | Ovlivňuje povrchovou úpravu a tepelný příkon |
| Hloubka řezu | Hrubý: 0,01-0,05 mm; Povrchová úprava: 0,002-0,005 mm | Řídí rozměrovou přesnost a drsnost povrchu |
| Průtok chladicí kapaliny | Vysoká-pressure, high-volume flood or through-wheel delivery | Zabraňuje tepelnému poškození; spláchne třísky z kola |
| Oblékací interval | Průběžné orovnávání (CD) nebo průběžné orovnávání kritických částí | Udržuje ostrost kola; zajišťuje konzistentní geometrii řezu |
| Průběžné měření | Aktivní měření průměru během brousícího cyklu | Eliminuje překmit; automaticky kompenzuje tepelný nárůst |
Často kladené otázky
Jaké materiály lze válcovitě brousit?
Válcové broušení zvládne prakticky všechny kovové materiály včetně uhlíkové oceli, legované oceli, nerezové oceli, litiny, kalené nástrojové oceli, slinutého karbidu, titanu a dokonce i některé keramiky. Klíčovým faktorem výběru je typ brusného kotouče přizpůsobený materiálu obrobku.
Jak CNC válcové broušení zvyšuje produktivitu?
CNC řízení automatizuje celý cyklus broušení včetně hrubého průchodu, polotovaru průchodu, konečného průchodu, vyjiskření a zatažení. V kombinaci s robotickým nakládáním a průběžným měřením se neproduktivní čas dramaticky zkracuje. Studie ukazují, že CNC broušení zkracuje dobu cyklu o 30–60 % ve srovnání s ručním broušením. (Zdroj: SME Manufacturing Engineering Journal)
Jaká je typická povrchová úprava dosažitelná válcovým broušením?
Standardní válcové broušení dosahuje Ra 0,4 až 0,8 um. Se superabrazivními CBN kotouči, vysokorychlostními vřeteny a optimálními procesními podmínkami jsou dosažitelné hodnoty Ra 0,1 um nebo nižší - ekvivalentní tvrdému soustružení plus superfinišování v jediné operaci.
Je válcové broušení vhodné pro malosériovou výrobu?
Ano. Moderní CNC válcové brusky podporují rychlou výměnu s programovatelným orovnáváním kotoučů, uloženými partprogramy a rychlými změnami upínání obrobku. Doby nastavení byly u mnoha rodin dílů zkráceny na méně než 20 minut, díky čemuž je výroba v malých sériích a dokonce i kusová výroba ekonomicky životaschopná.
Jaký je rozdíl mezi zapichovacím a příčným válcovým broušením?
Při ponorném (in-feed) broušení se kotouč zasouvá radiálně do obrobku a brousí určitou zónu – ideální pro krátké, stupňovité nebo profilované části. Při příčném broušení se kotouč pohybuje axiálně podél obrobku, zatímco je v kontaktu - vhodné pro dlouhé hřídele a spojité průměry. Mnoho CNC strojů kombinuje obě metody v rámci jednoho partprogramu.
Závěr
Válcové broušení zaujímá jedinečné postavení v přesné výrobě: je to jediný proces, který současně poskytuje rozměrovou přesnost na úrovni mikronů, vynikající povrchovou úpravu a schopnost obrábět plně kalené materiály produktivními rychlostmi. Když je poháněn moderní CNC technologií, stává se flexibilním, automatizovaným a vysoce opakovatelným základním kamenem jakékoli operace přesného obrábění.
Ať už dokončujete automobilové klikové hřídele ve velkém objemu, obrábíte hřídele leteckých turbín na ultra-těsné tolerance nebo vyrábíte tyče hydraulických válců pro náročné aplikace těsnění, CNC válcová bruska poskytuje kombinaci procesních schopností, potenciálu automatizace a dlouhodobé spolehlivosti, které se žádný jiný dokončovací proces nevyrovná.
