Jaké jsou typy CNC brusek?

V oblasti přesné výroby, CNC brusky hrát zásadní roli. Využívají vysokorychlostní rotující brusné kotouče k provádění jemného broušení na povrchu obrobků, čímž dosahují extrémně vysoké rozměrové přesnosti a povrchové úpravy. S neustálým nárůstem průmyslových požadavků na vysoce přesné a vysoce účinné obrábění se typy CNC brusek stále více rozrůznily a specializovaly.

Klasifikace podle předmětu a funkce obrábění: Klasifikace tradičních CNC brusek

CNC brusky jsou klasifikovány hlavně podle tvaru obrobků, které zpracovávají, a jejich specifických funkcí, přičemž tvoří několik hlavních typů:

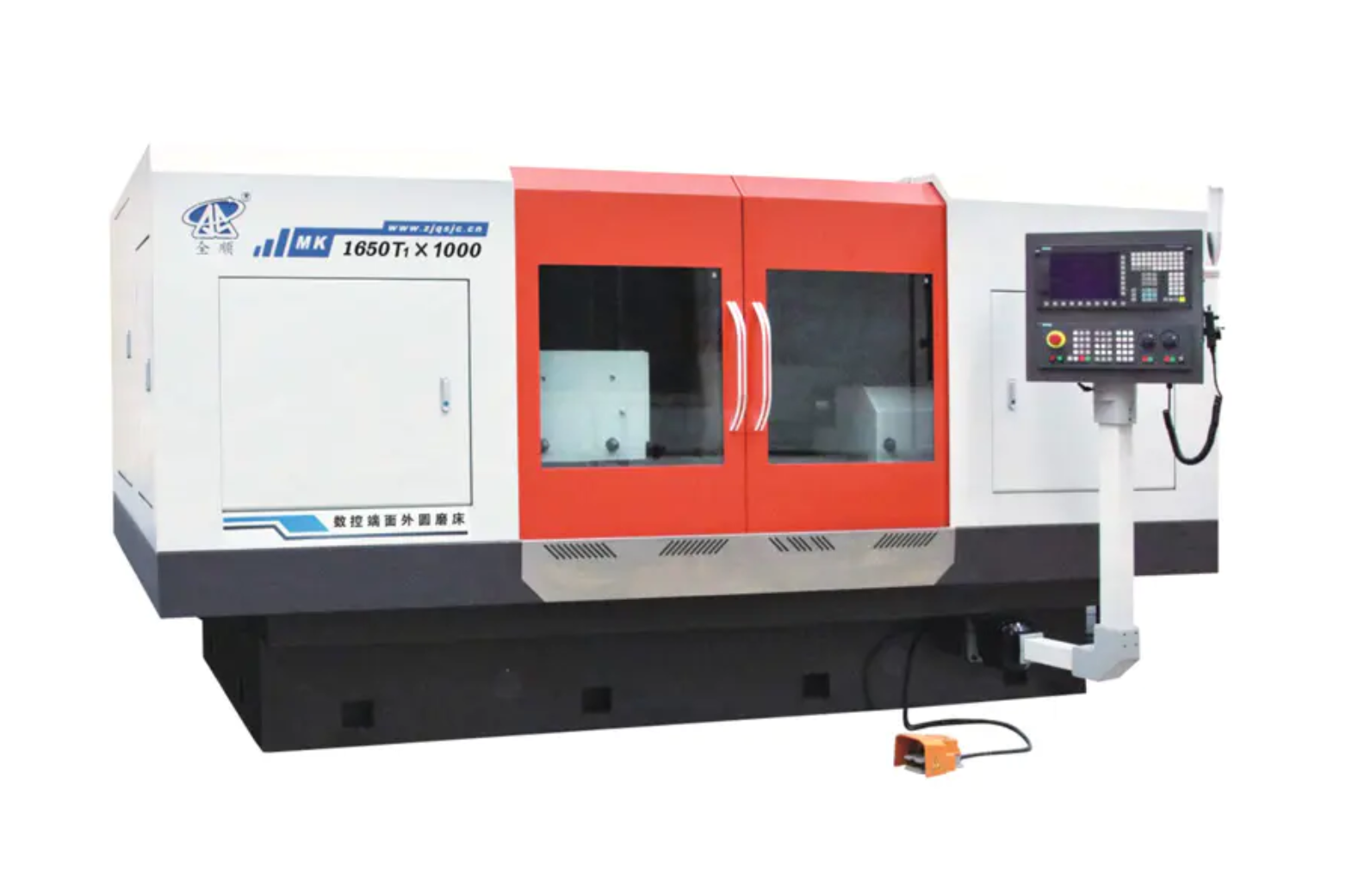

1. CNC válcová bruska

Vlastnosti: Speciálně používané pro broušení vnějších válcových ploch, kuželových ploch a určitých čelních ploch osazení obrobků. Jedná se o základní zařízení pro přesné obrábění hřídelových dílů. Moderní CNC brusky na válce obvykle mají víceosé řízení, které umožňuje broušení kompozitů, jako je dokončení přesného obrábění vnějších průměrů a koncových ploch v jediném nastavení.

2. CNC vnitřní bruska

Vlastnosti: Používá se pro broušení vnitřních válcových nebo kuželových ploch obrobků. Kvůli prostorovým omezením při vnitřním broušení tyto stroje obvykle používají vysokorychlostní elektrická vřetena. Jsou široce používány v průmyslových odvětvích, jako jsou automobilové díly (např. ložisková pouzdra), hydraulické komponenty a formy.

3. CNC povrchová bruska

Vlastnosti: Používá se k broušení rovných nebo tvarovaných povrchů obrobků. Na základě vztahu mezi osou brusného kotouče a směrem pohybu stolu je lze dále rozdělit na pravoúhlé stoly s horizontálním vřetenem, otočné stoly s vertikálním vřetenem atd. Jejich hlavní předností je extrémně vysoká rovinnost a drsnost povrchu.

4. CNC nástrojová bruska

Vlastnosti: Speciálně navrženo pro broušení a výrobu různých řezných nástrojů (např. vrtáků, fréz, ozubených fréz atd.). Tyto CNC brusky obvykle mají pět nebo více os současného řízení pro zvládnutí složitých geometrií nástrojů a požadavků na vysokou přesnost.

5. CNC bezhrotá bruska

Vlastnosti: Broušení nevyžaduje středový otvor pro umístění; místo toho obrobek podpírají vodicí kola a opěrná deska. Tato metoda je ideální pro velkoobjemové kontinuální broušení vnějšího průměru štíhlých tyčovitých dílů a nabízí extrémně vysokou efektivitu výroby.

6. CNC souřadnicová bruska

Vlastnosti: Vybaveno vysoce přesným systémem měření a polohování souřadnic, primárně používaným pro broušení otvorů ve formách nebo přesných dílů s extrémně vysokou přesností a povrchovou úpravou.

Klasifikace podle automatizace a strukturálních charakteristik: Pomocné typy pro zvýšení účinnosti

Kromě hlavních typů klasifikovaných podle funkcí uvedených výše, CNC brusky mohou být také rozděleny na základě jejich struktury a stupně automatizace:

Složené brusky

Kombinace více funkcí broušení, jako je broušení vnějších průměrů, vnitřních otvorů a čelních ploch, umožňuje dokončení více procesů v jediném nastavení, což výrazně zlepšuje přesnost a efektivitu obrábění.

Vysokorychlostní/ultravysokorychlostní brusky

Použijte CBN (kubický nitrid boru) nebo diamantové brusné kotouče a provádějte broušení extrémně vysokými lineárními rychlostmi, což výrazně zlepšuje rychlost úběru materiálu a kvalitu obrábění.

Portálové CNC brusky

Se silnou strukturální tuhostí, vhodný pro broušení rovných ploch nebo vedení velkých a těžkých obrobků.

Úvahy o výběru CNC brusky a budoucí trendy

Výběr správného CNC bruska vyžaduje komplexní zvážení velikosti obrobku, tvaru, požadavků na přesnost, velikosti dávky a rozpočtu. Pokud je například požadováno obrábění velkého počtu štíhlých hřídelí, je nejlepší volbou CNC bezhrotá bruska; pokud se jedná o složité systémy otvorů forem, je nutné zvolit CNC souřadnicovou brusku.

Budoucí trendy vývoje CNC brusek se zaměří na následující body:

• Kombinované a integrované: Jeden obráběcí stroj dokončuje více procesů a snižuje chyby při manipulaci a upínání.


• Intelligentizace: Integrace inteligentního monitorování, adaptivního řízení, diagnostiky chyb a dalších technologií k dosažení výroby bez obsluhy nebo s minimálním počtem zaměstnanců.


• Ultra-precision: Sledování přesnosti obrábění na úrovni nanometrů a kvality povrchu.



CNC brusky jsou nepostradatelná přesná zařízení v moderním průmyslu. Jejich rozmanité typy mohou splňovat různé požadavky na vysokou přesnost, od hromadné výroby až po složité zpracování forem, a jsou jednou z klíčových technologií, které řídí modernizaci špičkové výroby.
