Jaká je použití válcového brusného stroje?

V moderní průmyslové výrobě jsou vysoké standardy přesnosti dílu a kvality povrchu kritickým krokem ve výrobním procesu. Jedná se o specializovaný stroj, který se používá primárně pro vysoce přesné mletí povrchů obrobků, včetně vnějších válcových povrchů, kuželových povrchů, koncových ploch, stupňových povrchů a ramen.

Základní hodnota Cylindrical Broušení stroje spočívá v jejich schopnosti dosáhnout extrémně vysoké rozměrové přesnosti (obvykle dosahující mikrometrů) a vynikající povrchové úpravy (dokonce i zrcadlové). Používá se primárně v následujících oblastech:

Přesné obrábění hřídele

Ať už se jedná o klikové hřídele a vačkové hřídele v motorech nebo v vřetenech, rotujících hřídelích a přenosových šachech v různých mechanických zařízeních, Cylindrical Broušení stroje jsou nutné pro dokončení zajištění geometrické přesnosti a dynamické rovnováhy.

Vnější válcové úpravy rukávů a prstenů

U prstencových částí, jako jsou nosné vnitřní a vnější prsteny, rukávy a pouzdra, které se spojují s hřídelemi, válcový broušený stroj zajišťuje, aby jejich vnější průměry splňovaly přísné tolerance a zajistily těsné sestavení a přesný pohyb.

Výroba plísní a nástrojů

V průmyslu výroby plísní a nástrojů, Cylindrical Broušení stroje se používají k přetvoření a mletí vnějších povrchů částí, jako jsou údery, mandy a měřidla, což zajišťuje vysokou tvrdost a spolehlivá přesnost.

Oprava a údržba

Cylindrický brusný stroj lze použít k opravě vnějšího válcového povrchu opotřebovaných mechanických částí, obnovení jejich původních rozměrů a výkonu, čímž se prodlouží životnost zařízení a snížení nákladů na údržbu.

Provozní princip a klasifikace válcového broušení

Cylindrical Broušení stroje kombinuje vysokorychlostní rotaci broušení s nízkou rychlostní rotací a pohybem podávání obrobku k dosažení mikro odstranění materiálu obrobku. Společný válcový brusný stroj lze rozdělit do dvou kategorií na základě metody podpory obrobku:

Soustředěný válcový mletí stroje

Obrobku je podporováno centrovacím nástrojem a je vhodný pro obrábění štíhlých hřídelí se středovými otvory. Toto je nejčastěji používaný typ brusného stroje.

Centerless válcový brusný stroj

Obrobku je podporováno a poháněno vodicím kolem, podpůrnou deskou a broušením, což eliminuje potřebu středové díry. Obzvláště jsou vhodné pro vysoce objem, kontinuální obrábění krátkých hřídelí nebo prstencových dílů bez středových otvorů, jako jsou jehly a pístové kolíky.

Vývojové trendy externích válcových brusných strojů při inteligentní výrobě

S pokrokem v průmyslu 4.0 a inteligentní výrobou již moderní externí válcové brusné stroje již nejsou jednoduchá mechanická zařízení. Vyvíjejí se směrem k vysoké automatizaci, vysokou účinnost a komplexní funkce:

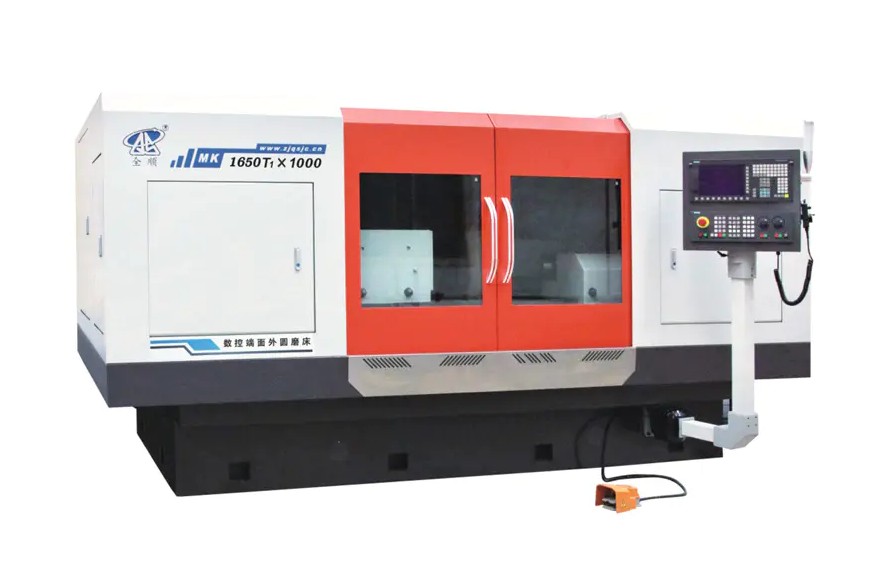

CNC broušení

Prostřednictvím kontroly programu umožňují CNC externí válcové brusné stroje plně automatizované broušení komplexních křivek a více kroků, což výrazně zlepšuje flexibilitu zpracování a efektivitu výroby.

Vysoce přesný krmivo

S využitím technologií, jako jsou lineární motory a vysoce přesné olověné šrouby, dosahují přesnosti submikronu.

Online měření a kompenzace

Integrované měřicí systémy monitorují rozměry obrobku v reálném čase a automaticky upravují parametry broušení, aby byla zajištěna konzistentní kvalita konečného produktu.

Externí válcové brusné stroje se používají k zajištění efektivního a vysoce přesného úpravy externích povrchů různých hřídelí, rukávů, prstenů a přesných nástrojů. Nejedná se pouze o základ pro dosažení vysokého výkonu v mechanických částech, ale také klíčovým kusem vybavení pro zajištění spolehlivosti a trvanlivosti produktu. Pro moderní výrobní průmysl usilující o vysokou kvalitu a efektivitu jsou externí válcové brusné stroje nepochybně životně důležitým nástrojem pro dosažení přesných obráběcích cílů.
