5osá bruska: Jak to funguje, klíčové výhody a tipy pro chytrý nákup

Když vám zákazník předá dávku turbínových lopatek nebo vícelaločných řezných nástrojů, konvenční cestou je zdrsnit a dokončit každou plochu na samostatných strojích, pak doufejte, že soustřednost stále platí. 5osá bruska tuto aritmetiku mění. Může umístit obrobek a kolo podél pěti interpolovaných os, takže jediné nastavení pokrývá mnohem širší obálku geometrie. Ale dělá to z toho ten správný další nákup pro každý obchod? Upřímná odpověď zní: vyplatí se pouze tehdy, když práce skutečně vyžaduje současný pohyb ve více osách.

Co vlastně 5osá bruska dělá

5osá bruska není jen externí válcová bruska se dvěma tlačítky navíc. Osy X, Y a Z pohybují stolem, hlavou kola nebo obrobkem ve třech lineárních směrech. Osy A a B otáčejí a naklánějí obrobek nebo nástrojové vřeteno. Dohromady vám dávají pět stupňů volnosti, takže se brusný kotouč může přiblížit ke složitému profilu téměř z jakéhokoli úhlu, aniž by ztratil kontakt s povrchem.

V praxi to znamená, že na jedno upnutí vybrousíte složitě tvarovaný povrch. Na tříosém stroji byste museli součást indexovat, znovu nastavit a akceptovat chyby házení a zarovnání. Pětiosá interpolace umožňuje, aby kolo zůstalo v záběru s teoretickou dráhou povrchu, zatímco se součást pod ním otáčí a naklání.

Jak 5osý pohyb přináší přesnost

Přesnost na 5osé brusce není jen otázkou více motorů. Řídicí systém musí nepřetržitě synchronizovat pět os. Moderní CNC řízení používají oddělené kartézské souřadnice a inverzní kinematiku k přeměně dráhy nástroje na příkazy simultánní osy. Pokud se jedna osa zpožďuje dokonce o 0,002 mm, hotový profil může vykazovat stíny nebo chvění.

Stejně důležitá je mechanická tuhost. 5osá bruska potřebuje pevnou základnu, vysokou přesnost vedení na kuličkových šroubech a tepelnou kompenzaci na vřetenu. Bez nich dodatečné osy pouze rozšíří rozpočet na chyby. Nejlepší pětiosé konstrukce využívají předepjaté lineární kolejnice a otočné stoly s přímým pohonem pro minimalizaci vůle.

Klíčové výhody 5osého broušení v praxi

Pětiosé broušení vám poskytne méně nastavení, kratší dobu cyklu, lepší povrchovou úpravu a možnost vytvořit podříznutou a zkroucenou geometrii, kterou jednoduché ponorné broušení nedosáhne. Zlepšuje také konzistenci mezi díly, protože pro všechny obrobené povrchy se používá stejné upínání.

Když 5osý stroj není nejvhodnější

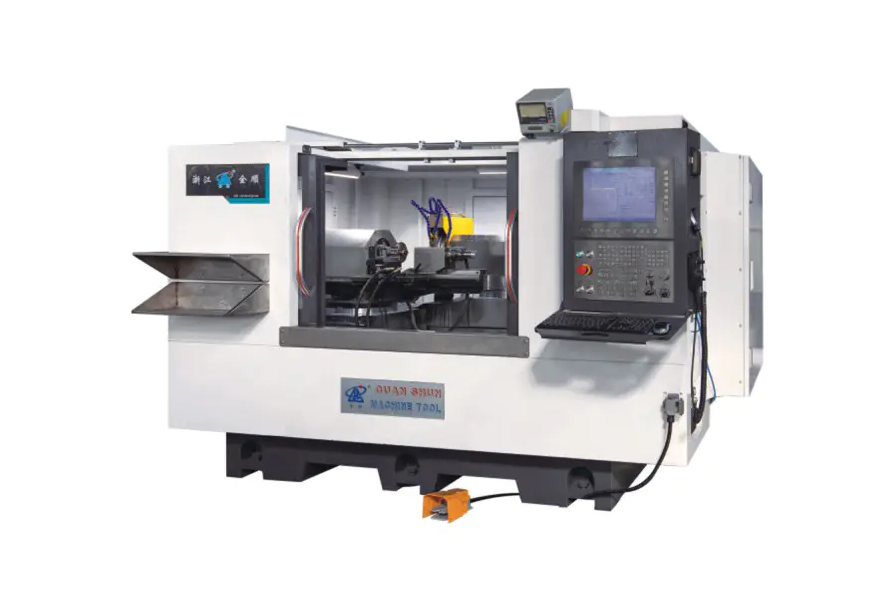

Pokud jsou vašimi součástmi převážně válcové hřídele, pouzdra nebo klikové hřídele s dobře definovanou středovou osou, může být víceosý stroj přehnaný. CNC válcová bruska nebo kombinovaná bruska může poskytnout submikronovou kulatost a konzistentní velikost s mnohem nižšími náklady a jednodušší údržbou. Například společnost Zhejiang Quanshun Machine Tool vyrábí a vysoce přesná CNC profilová válcová bruska který zvládá složité externí profily s mnohem konvenčnějším nastavením. Na rozdíl od pětiosé geometrie jsou tyto stroje stavěny kolem rotační osy dílu, takže si zachovávají tuhost, kterou většina obchodů od válcové brusky očekává.

Pokud zpracováváte dlouhé hřídele nebo velké průměry, konstrukce s dvojitou hlavou nebo širokým kolem často zvládne tuto práci s vyšší průchodností než pětiosé centrum. Vlastní řešení broušení jsou k dispozici také pro nestandardní obrobky, aniž byste museli kupovat více os, než můžete použít.

Co zhodnotit před koupí 5osé brusky

Začněte s portfoliem dílů. Pokud lze 80 % práce udržet v jednoduchém dvoučelisťovém sklíčidle, může 5osá investice zůstat nečinná. Dále definujte toleranční pásmo. Pětiosé obrábění svítí na tolerance profilu ±0,005 mm , ale pokud potřebujete pouze ±0,01 mm na vnějším průměru, levnější stroj to snadno zvládne.

Programování je další skrytý náklad. 5osá bruska obecně vyžaduje CAM post-procesor, který vydává interpolované pětiosé pohyby, plus vyškoleného programátora. Faktor v té době, nejen cena nálepky.

Nakonec se podívejte na servisní hloubku výrobce stroje. 40tunový stroj s pěti osami není něco, co byste mohli odvézt do místní opravny. Zeptejte se na dobu odezvy, dostupnost náhradních osových jednotek a na to, zda stavitel nabízí uvedení do provozu na místě.

Výběr správné technologie broušení pro váš obchod

Univerzální verdikt neexistuje. Správná volba závisí na vašem produktovém mixu, vašich cílech kvality a schopnosti vašeho týmu programovat víceosé dráhy nástroje. Mnoho výrobců hledá střední cestu: ponechat si spolehlivou CNC válcovou brusku pro většinu každodenní práce a přidat flexibilní brousicí centrum, když se objeví složité díly. Tento přístup udržuje náklady na součást nízké a zároveň si zachovává schopnost zvládnout exotickou geometrii.

Praktický rámec rozhodování naleznete v našem průvodci jak vybrat brusku $ $ .
